ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
表 6-61、圖 6-79、表 6-62 和圖 6-80 展示了 MMC0 的時序要求和開關特性 – 高速 SDR 模式。

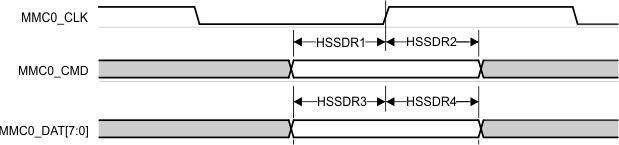

編號 | 最小值 | 最大值 | 單位 | ||
---|---|---|---|---|---|
HSSDR1 | tsu(cmdV-clkH) | 建立時間,在 MMC0_CLK 上升沿之前 MMC0_CMD 有效 | 2.99 | ns | |
HSSDR2 | th(clkH-cmdV) | 保持時間,在 MMC0_CLK 上升沿之后 MMC0_CMD 有效 | 2.67 | ns | |
HSSDR3 | tsu(dV-clkH) | 建立時間,在 MMC0_CLK 上升沿之前 MMC0_DAT[7:0] 有效 | 2.99 | ns | |
HSSDR4 | th(clkH-dV) | 保持時間,在 MMC0_CLK 上升沿之后 MMC0_DAT[7:0] 有效 | 2.67 | ns |

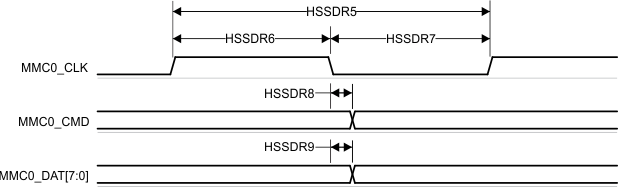

編號 | 參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|
fop(clk) | 工作頻率,MMC0_CLK | 50 | MHz | ||
HSSDR5 | tc(clk) | 周期時間,MMC0_CLK | 20 | ns | |
HSSDR6 | tw(clkH) | 脈沖持續時間,MMC0_CLK 高電平 | 9.2 | ns | |
HSSDR7 | tw(clkL) | 脈沖持續時間,MMC0_CLK 低電平 | 9.2 | ns | |
HSSDR8 | td(clkL-cmdV) | 延遲時間,MMC0_CLK 下降沿到 MMC0_CMD 轉換 | -3.2 | 3.8 | ns |
HSSDR9 | td(clkL-dV) | 延遲時間,MMC0_CLK 下降沿到 MMC0_DAT[7:0] 轉換 | -3.2 | 3.8 | ns |
