ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

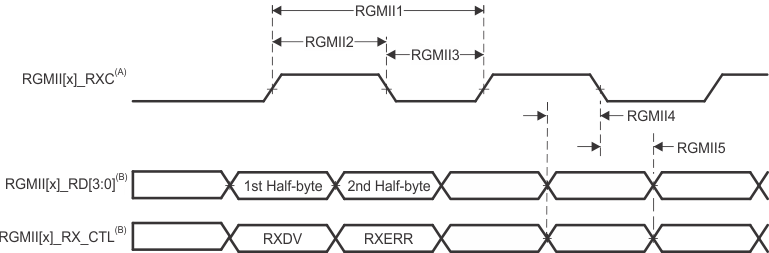

編號 | 模式 | 最小值 | 最大值 | 單位 | ||
---|---|---|---|---|---|---|
RGMII4 | tsu(rdV-rxcV) | 建立時間,在 RGMII[x]_RXC 轉換之前 RGMII[x]_RD[3:0] 有效 | 10Mbps | 1 | ns | |
100Mbps | 1 | ns | ||||
1000Mbps | 1 | ns | ||||
tsu(rx_ctlV-rxcV) | 建立時間,在 RGMII[x]_RXC 轉換之前 RGMII[x]_RX_CTL 有效 | 10Mbps | 1 | ns | ||
100Mbps | 1 | ns | ||||
1000Mbps | 1 | ns | ||||
RGMII5 | th(rxcV-rdV) | 保持時間,在 RGMII[x]_RXC 轉換之后 RGMII[x]_RD[3:0] 有效 | 10Mbps | 1 | ns | |
100Mbps | 1 | ns | ||||
1000Mbps | 1 | ns | ||||
th(rxcV-rx_ctlV) | 保持時間,在 RGMII[x]_RXC 轉換之后 RGMII[x]_RX_CTL 有效 | 10Mbps | 1 | ns | ||
100Mbps | 1 | ns | ||||
1000Mbps | 1 | ns |
節 6.10.5.2.3.3和節 6.10.5.2.3.4說明了 10Mbps、100Mbps 和 1000Mbps RGMII 發送模式下的開關特性。
