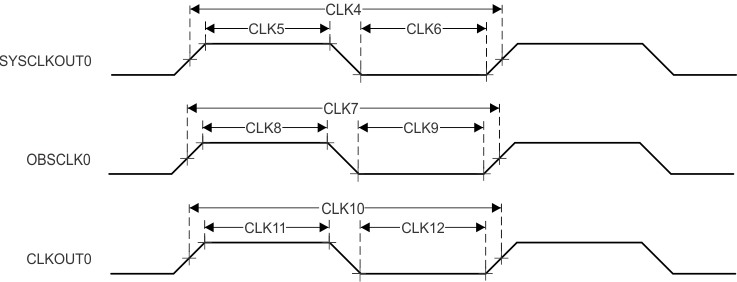

本節中提供的表和圖定義了時鐘信號的時序要求和開關特性。
編號 | 最小值 | 最大值 | 單位 | ||
---|---|---|---|---|---|
CLK1 | tc(EXT_REFCLK1) | 最小周期時間,EXT_REFCLK1 | 10 | ns | |
CLK2 | tw(EXT_REFCLK1H) | 最小脈沖持續時間,EXT_REFCLK1 高電平 | E*0.45(1) | E*0.55(1) | ns |
CLK3 | tw(EXT_REFCLK1L) | 最小脈沖持續時間,EXT_REFCLK1 低電平 | E*0.45(1) | E*0.55(1) | ns |
編號 | 參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|
CLK4 | tc(SYSCLKOUT0) | 最小周期時間,SYSCLKOUT0 | 8 | ns | |
CLK5 | tw(SYSCLKOUT0H) | 最小脈沖持續時間,SYSCLKOUT0 高電平 | A*0.4(1) | A*0.6(1) | ns |
CLK6 | tw(SYSCLKOUT0L) | 最小脈沖持續時間,SYSCLKOUT0 低電平 | A*0.4(1) | A*0.6(1) | ns |
CLK7 | tc(OBSCLK0) | 最小周期時間,OBSCLK0 | 5 | ns | |
CLK8 | tw(OBSCLK0H) | 最小脈沖持續時間,OBSCLK0 高電平 | B*0.4(2) | B*0.6(2) | ns |
CLK9 | tw(OBSCLK0L) | 最小脈沖持續時間,OBSCLK0 低電平 | B*0.4(2) | B*0.6(2) | ns |
CLK10 | tc(CLKOUT0) | 最小周期時間,CLKOUT0 | 20 | ns | |
CLK11 | tw(CLKOUT0H) | 最小脈沖持續時間,CLKOUT0 高電平 | C*0.4(3) | C*0.6(3) | ns |
CLK12 | tw(CLKOUT0L) | 最小脈沖持續時間,CLKOUT0 低電平 | C*0.4(3) | C*0.6(3) | ns |
