ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

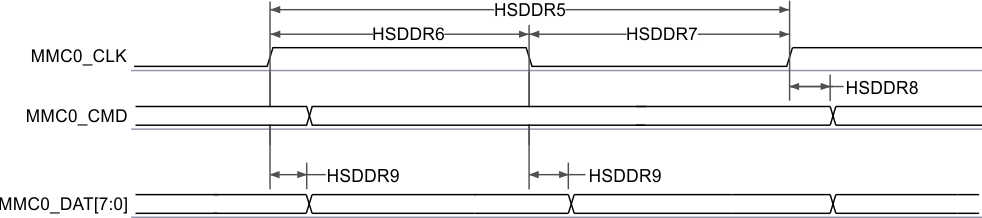

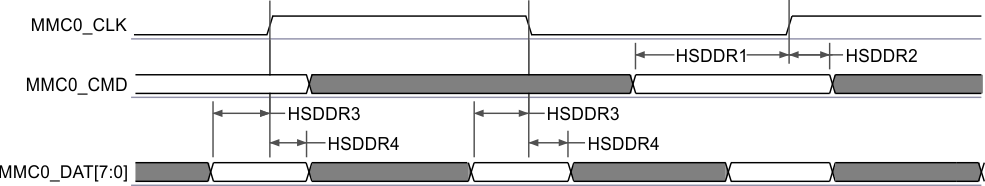

表 6-63、圖 6-79、表 6-64 和圖 6-80 說明了 MMC0 的時序要求和開關特性 - 高速 DDR 模式。
編號 | 最小值 | 最大值 | 單位 | ||
---|---|---|---|---|---|
HSDDR1 | tsu(cmdV-clkH) | 建立時間,在 MMC0_CLK 上升沿之前 MMC0_CMD 有效 | 3.79 | ns | |
HSDDR2 | th(clkH-cmdV) | 保持時間,在 MMC0_CLK 上升沿之后 MMC0_CMD 有效 | 2.67 | ns | |
HSDDR3 | tsu(dV-clkV) | 建立時間,在 MMC0_CLK 轉換之前 MMC0_DAT[7:0] 有效 | 0.74 | ns | |
HSDDR4 | th(clkV-dV) | 保持時間,在 MMC0_CLK 轉換之后 MMC0_DAT[7:0] 有效 | 1.67 | ns |
編號 | 參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|
fop(clk) | 工作頻率,MMC0_CLK | 50 | MHz | ||
HSDDR5 | tc(clk) | 周期時間,MMC0_CLK | 20 | ns | |
HSDDR6 | tw(clkH) | 脈沖持續時間,MMC0_CLK 高電平 | 9.2 | ns | |
HSDDR7 | tw(clkL) | 脈沖持續時間,MMC0_CLK 低電平 | 9.2 | ns | |
HSDDR8 | td(clkH-cmdV) | 延遲時間,MMC0_CLK 上升沿到 MMC0_CMD 轉換 | 3.4 | 9.8 | ns |
HSDDR9 | td(clkV-dV) | 延遲時間,MMC0_CLK 轉換到 MMC0_DAT[7:0] 轉換 | 2.9 | 6.85 | ns |
