表 6-32 表示 DPI 時序條件。
參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|
輸入條件 | ||||
SRI | 輸入壓擺率 | 1.44 | 26.4 | V/ns |
輸出條件 | ||||
CL | 輸出負載電容 | 1.5 | 5 | pF |
PCB 連接要求 | ||||
td(Trace Mismatch Delay) | 所有引線之間的傳播延遲不匹配 | 100 | ps |

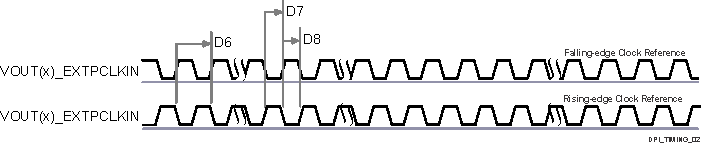

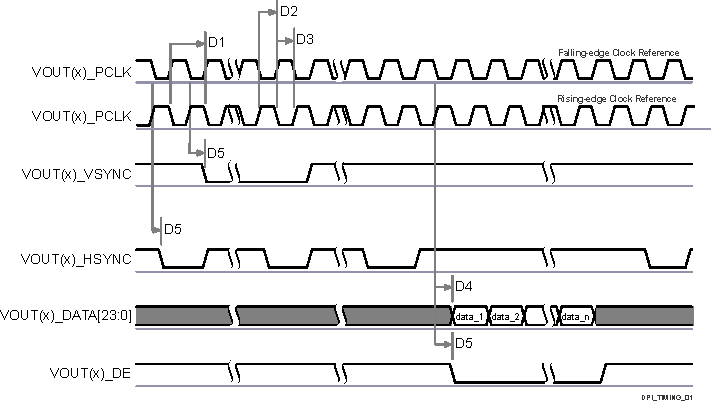

表 6-33、表 6-34、圖 6-42 和圖 6-43 假設在建議運行條件和電氣特性條件下進行測試。
編號(2) | 參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|
D1 | tc(pclk) | 周期時間,VOUT(x)_PCLK | 6.06 | ns | |
D2 | tw(pclkL) | 脈沖持續時間,VOUT(x)_PCLK 低電平 | 0.475×P(1) | ns | |
D3 | tw(pclkH) | 脈沖持續時間,VOUT(x)_PCLK 高電平 | 0.475×P(1) | ns | |
D4 | td(pclkV-dataV) | 延遲時間,VOUT(x)_PCLK 轉換到 VOUT(x)_DATA[23:0] 轉換 | -0.68 | 1.78 | ns |
D5 | td(pclkV-ctrlL) | 延遲時間,VOUT(x)_PCLK 轉換到控制信號 VOUT(x)_VSYNC、VOUT(x)_HSYNC、VOUT(x)_DE 下降沿 | -0.68 | 1.78 | ns |
編號(2) | 最小值 | 最大值 | 單位 | ||
---|---|---|---|---|---|
D6 | tc(extpclkin) | 周期時間,VOUT(x)_EXTPCLKIN | 6.06 | ns | |
D7 | tw(extpclkinL) | 脈沖持續時間,VOUT(x)_EXTPCLKIN 低電平 | 0.45×P(1) | ns | |
D8 | tw(extpclkinH) | 脈沖持續時間,VOUT(x)_EXTPCLKIN 高電平 | 0.45×P(1) | ns |
有關更多信息,請參閱器件 TRM 的外設 一章中的顯示子系統 (DSS) 和外設 一節。
