ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。

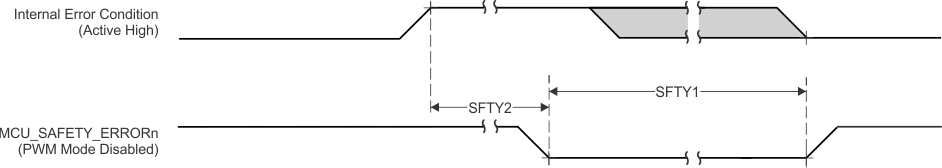

本節中提供的表和圖定義了 MCU_SAFETY_ERRORn 和 SOC_SAFETY_ERRORn 的開關特性。
編號 | 參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|
SFTY1 | tw(MCU_SAFETY_ERRORn) | 最小脈沖寬度,MCU_SAFETY_ERRORn 有效 (禁用 PWM 模式) | P*R(1)(2) | ns | |
SFTY2 | td (ERROR_CONDITION-MCU_SAFETY_ERRORnL) | 延遲時間,錯誤條件到 MCU_SAFETY_ERRORn 有效 | 50*P(1) | ns |

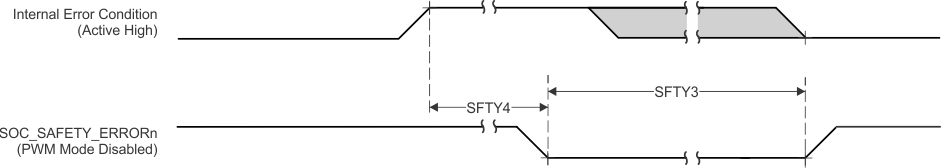

編號 | 參數 | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|
SFTY3 | tw(SOC_SAFETY_ERRORn) | 最小脈沖寬度,SOC_SAFETY_ERRORn 有效 (禁用 PWM 模式) | P*R(1)(2) | ns | |
SFTY4 | td (ERROR_CONDITION-SOC_SAFETY_ERRORnL) | 延遲時間,錯誤條件到 SOC_SAFETY_ERRORn 有效 | 50*P(1) | ns |
