ZHCSWQ7A June 2024 – December 2024 TDA4APE-Q1 , TDA4VPE-Q1
PRODUCTION DATA
請參考 PDF 數據表獲取器件具體的封裝圖。
編號 | 參數 | 模式(15) | 最小值 | 最大值 | 單位 | |
---|---|---|---|---|---|---|
133 MHz(16) | ||||||

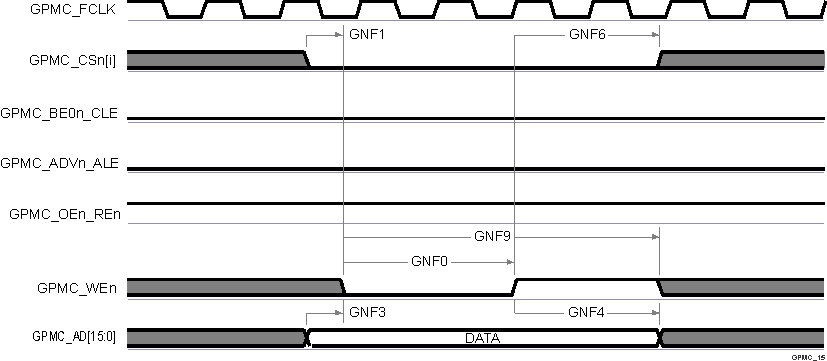

GNF0 | tw(wenV) | 脈沖持續時間,輸出寫入使能 GPMC_WEn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | A(1) | ns | |
GNF1 | td(csnV-wenV) | 延遲時間,輸出片選 GPMC_CSn[i](13) 有效到輸出寫入使能 GPMC_WEn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | B(2) - 2.55 | B(2)+ 2.65 | ns |

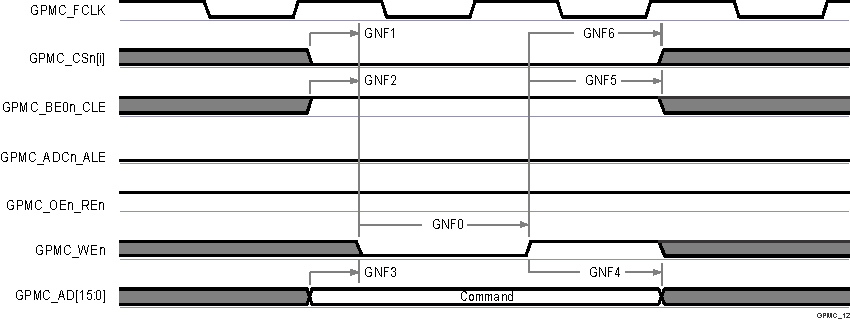

GNF2 | tw(cleH-wenV) | 延遲時間,輸出低字節使能和命令鎖存使能 GPMC_BE0n_CLE 高電平到輸出寫入使能 GPMC_WEn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | C(3) - 2.55 | C(3)+ 2.65 | ns |
GNF3 | tw(wenV-dV) | 延遲時間,輸出數據 GPMC_AD[15:0] 有效到輸出寫入使能 GPMC_WEn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | D(4) - 2.55 | D(4)+ 2.65 | ns |
GNF4 | tw(wenIV-dIV) | 延遲時間,輸出寫入使能 GPMC_WEn 無效到輸出數據 GPMC_AD[15:0] 無效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | E(5) - 2.55 | E(5)+ 2.65 | ns |
GNF5 | tw(wenIV-cleIV) | 延遲時間,輸出寫入使能 GPMC_WEn 無效到輸出低字節使能和命令鎖存使能 GPMC_BE0n_CLE 無效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | F(6) - 2.55 | F(6)+ 2.65 | ns |
GNF6 | tw(wenIV-CSn[i]V) | 延遲時間,輸出寫入使能 GPMC_WEn 無效到輸出片選 GPMC_CSn[i](13) 無效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | G(7) - 2.55 | G(7)+ 2.65 | ns |

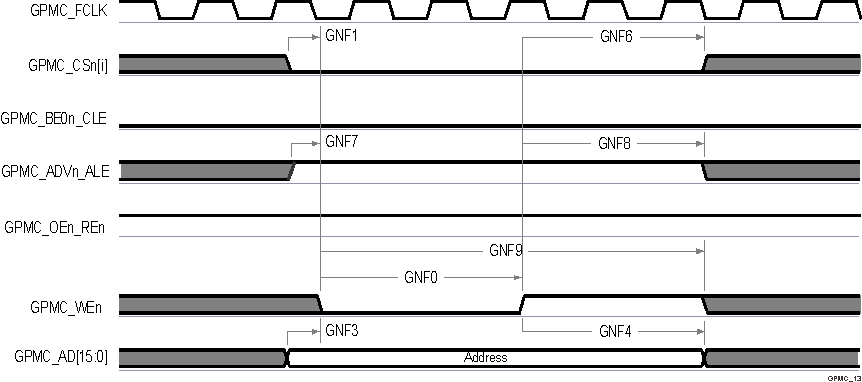

GNF7 | tw(aleH-wenV) | 延遲時間,輸出地址有效和地址鎖存使能 GPMC_ADVn_ALE 高電平到輸出寫入使能 GPMC_WEn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | C(3) - 2.55 | C(3)+ 2.65 | ns |
GNF8 | tw(wenIV-aleIV) | 延遲時間,輸出寫入使能 GPMC_WEn 無效到輸出地址有效和地址鎖存使能 GPMC_ADVn_ALE 無效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | F(6) - 2.55 | F(6)+ 2.65 | ns |
GNF9 | tc(wen) | 周期時間,寫入 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | H(8) | ns | |

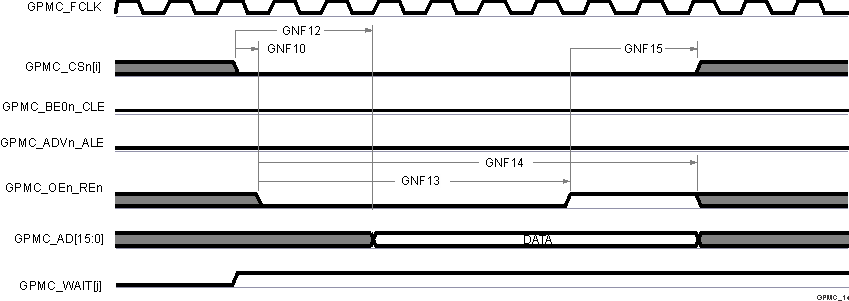

GNF10 | td(csnV-oenV) | 延遲時間,輸出片選 GPMC_CSn[i](13) 有效到輸出使能 GPMC_OEn_REn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | I(9) - 2.55 | I(9)+ 2.65 | ns |
GNF13 | tw(oenV) | 脈沖持續時間,輸出使能 GPMC_OEn_REn 有效 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | K(10) | ns | |
GNF14 | tc(oen) | 周期時間,讀取 | div_by_1_mode; GPMC_FCLK_MUX; TIMEPARAGRANULARITY_X1 | L(11) | ns | |
GNF15 | tw(oenIV-CSn[i]V) | 延遲時間,輸出使能 GPMC_OEn_REn 無效到輸出片選 GPMC_CSn[i](13) 無效 | div_by_1_mode; | M(12) - 2.55 | M(12)+ 2.65 | ns |
